Moduł Android Auto i CarPlay do Audi (radio Symphony / Concert)

Android Auto / CarPlay do Audi bez MMI (radio Symphony / Concert)

Android Auto (dla telefonów z Androidem) i CarPlay (dla iPhone'ów) to wygodna forma integracji telefonu z radiem samochodowym. Dzięki niej na ekranie radia masz możliwość uzyskania wszystkich funkcji przydatnych podczas prowadzenia samochodu: od nawigacji (np. map Google) po słuchanie muzyki. Prezentowany moduł przeznaczony jest do Audi, pozwala na sterowanie fabrycznymi pokrętłami i montowany jest na zasadzie Plug&Play. Android Auto działa bezprzewodowo od Androida 11 w telefonie, CarPlay w zasadzie od zawsze. Po montażu nie tracisz niczego z fabrycznych opcji auta.

Audi bez MMI

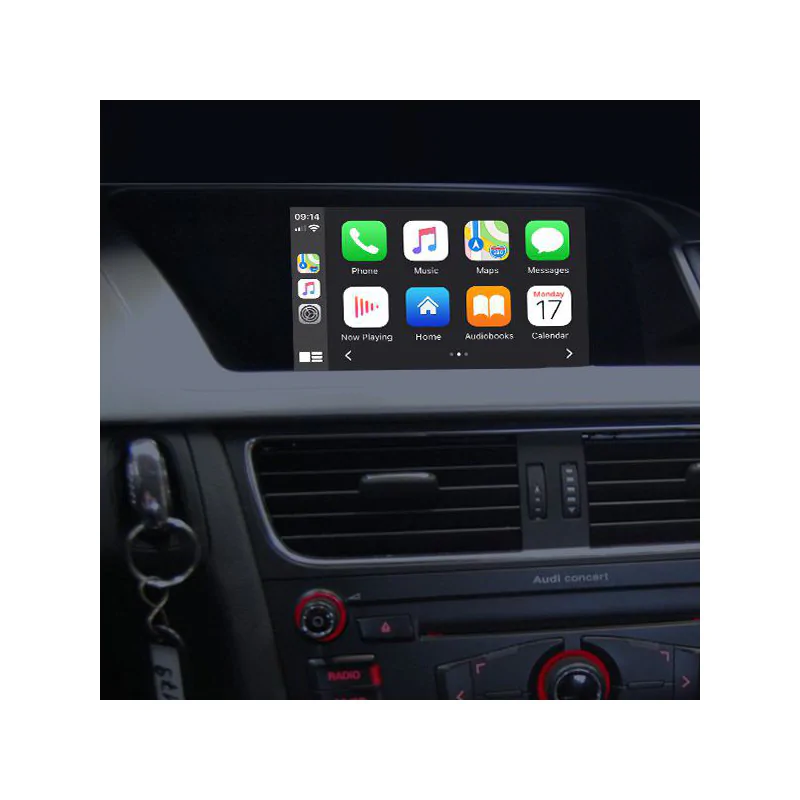

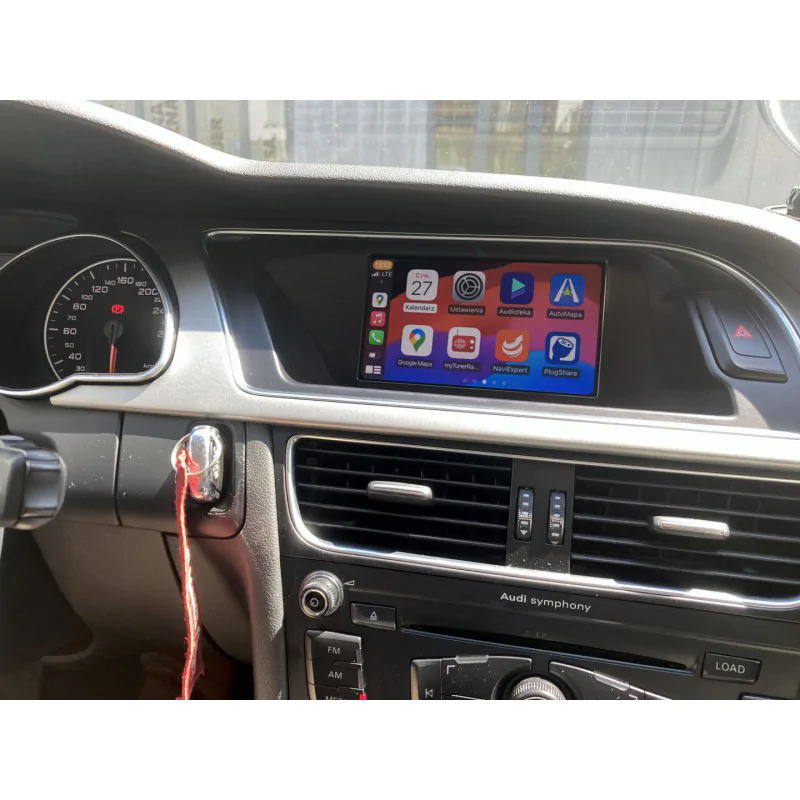

Prezentowany moduł Android Auto / CarPlay pasuje do Audi z radiem Symphony lub Concert. Bardzo łatwo pomylić te systemy z MMI (interfejs z małym lub dużym ekranem), więc należy tu być precyzyjnym. Audi bez MMI, za to z radiem Symphony / Concert nie ma gałki poniżej drążka zmiany biegów. Taki manipulator znajduje się na kokpicie a dodatkowo powyżej wpustu płyt jest napis "Audi Concert" lub "Audi Symphony".

Ten moduł pasuje do Audi z radiem Symphony / Concert (bez MMI):

• Audi A4 2009 - 2016
• Audi A5 2009 - 2016
• Audi Q5 2009 - 2016

Android Auto i CarPay do Audi

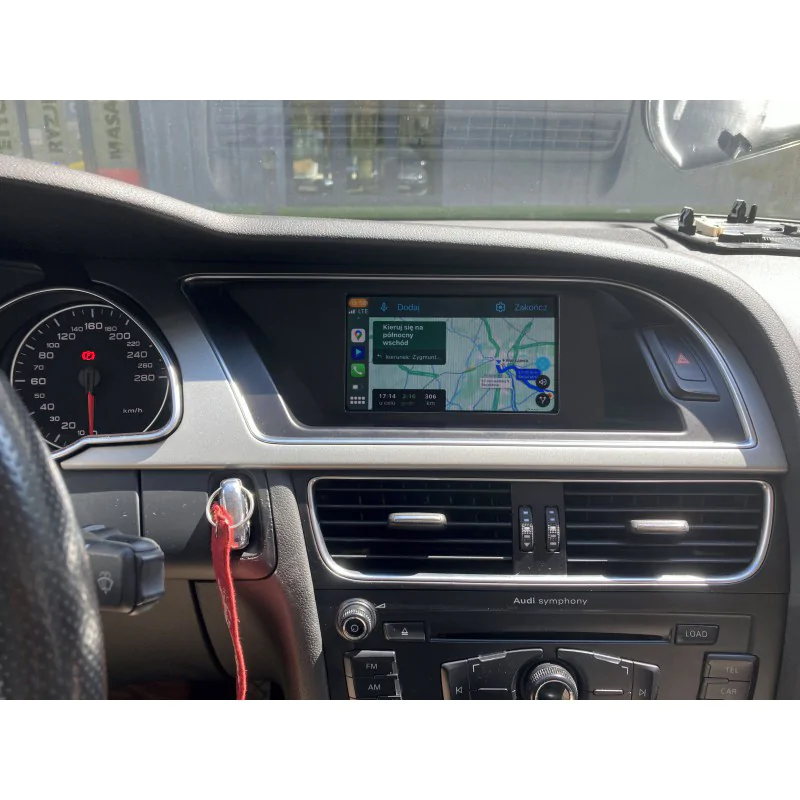

Oba interfejsy to sposób połączenia Twojego telefonu z radiem w Audi. Dzięki temu uzyskujesz Android Auto (jeśli masz telefon z Androidem) lub CarPlay (jeśli masz iPhone'a). W dużym skrócie powoduje to, że możesz na fabrycznym ekranie wyświetlić np. mapy Google, Waze, Yanosika, AutoMapę, Sygic i wiele innych. Są też opcje muzyczne jak Spotify czy Tidal oraz audiobooki. Jest także zestaw głośnomówiący.

Żeby przejść na Android Auto czy CarPlay należy przejść na AUX a następnie przycisnąć i przytrzymać przycisk MEDIA. W ten sposób przechodzisz na menu modułu, następnie łączysz się wyłącznie przez Bluetooth. Łączenie po BT będzie się oczywiście odbywać automatycznie po pierwszym sparowaniu. I gotowe. Ważna rzecz: w aucie musisz mieć AUX lub trzeba go zaprogramować. Można też wykorzystać złącze AMI jeśli jest i zastosować adapter.

Mirror Link w Audi
Prezentowany moduł zapewnia jeszcze jedną funkcjonalność a mianowicie mirroring (mirror link). Otóż Android Auto / CarPlay to systemy, które mają w założeniu pomóc kierowcy w prowadzeniu samochodu. Stąd masz tu np. nawigację z mapami Google czy Waze, ale nie możesz (w prosty sposób) odtwarzać np. filmów z YouTube. Dzięki opcji mirror linku (mirroringu) to, co na telefonie będziesz miał 1:1 także na fabrycznym wyświetlaczu w Audi. Sterowanie w tym przypadku jest tylko z ekranu telefonu. W przypadku Androida zapewne będziesz musiał pobrać aplikację "AutoLink" i połączyć się przewodowo. Opcja Mirror zależy oczywiście od aktualizacji telefonu i może się zdarzyć, że któraś aktualizacja (szczególnie iPhone'a) może ją wyłączyć w stosunku do tego modułu.

Kamera parkowania do Audi
Tego akurat w głównym menu nie widać, ale przez ten moduł można także podłączyć kamery parkowania (cofania i najazdu). Dzięki czemu będziesz miał obraz zza/sprzed swojego Audi na fabrycznym wyświetlaczu.

Montaż Android Auto i CarPlay w Audi
Cały montaż (w podstawowej wersji) Android Auto/CarPlay ogranicza się do wypięcia oryginalnych przewodów, podpięcia modułu i wpięcia oryginalnych przewodów w kostkę na zasadzie "Y". Zatem musisz wyciągasz radio z konsoli środkowej i podpinasz moduł (także przelotką do klimatyzacji). Czasem zachodzi konieczność dołożenia mikrofonu w osłonę (tam, gdzie są mikrofony fabryczne). Do schowka warto też wyprowadzić USB. Jak wyżej zostało powiedziane, przy okazji tego montażu w dość prosty sposób można też dołożyć kamerę cofania.

Dane techniczne

• zasilanie 12V
• wejścia RCA x 2 (kamera przednia, kamera cofania)
• złącze VGA (system kamer 360 stopni)
• gniazdo jack 3,5 mm (do dodatkowego, zewnętrznego mikrofonu)
• złącze Fakra (LVDS in & out)
• wyjście 3,5 mm jack (audio L/R)
• obsługiwane formaty przez USB: MP3, WAV, FLAC, APE, MP4, AVI itd.
• nazwa modułu (Bluetooth): CarPlay-BT XXXX
• hasło parowania: 0000
• nazwa WiFi modułu: CarPlay WiFi
• opcja automatycznego startu Android Auto/CarPlay przy połączeniu przewodowym (w ustawieniach należy zmienić pozycję "Auto Phone Connect" na ON)
• regulacja długości wyświetlania obrazu z kamery przedniej (0-10 sekund)
• podłączenie iPhone'a (CarPlay): Settings -> Wireless CarPlay -> ON, potem włączyć w iPhone'ie WiFi i BT, połączyć się z modułem
• opcja mirroring (mirror link): przy telefonie z Androidem ściągnij najpierw ze sklepu Google aplikację EasyConnection
• korzystanie z mirror linku wymaga wyłączenia opcji Auto Phone Connect -> OFF
• należy pamiętać, że w samochodzie musi być aktywny AUX (jeśli go nie ma, trzeba go dołożyć lub zaprogramować)
• uwaga: działanie Android Auto, CarPlay oraz pozostałych funkcji związanych z modułem jest zależne od Twojego telefonu. Nie bierzemy zatem odpowiedzialności za przyszłe zmiany w zakresie aktualizacji oprogramowania telefonu, które mogą wpływać na działanie Android Auto, CarPlay i innych funkcji wyżej opisanych.

Kompletacja

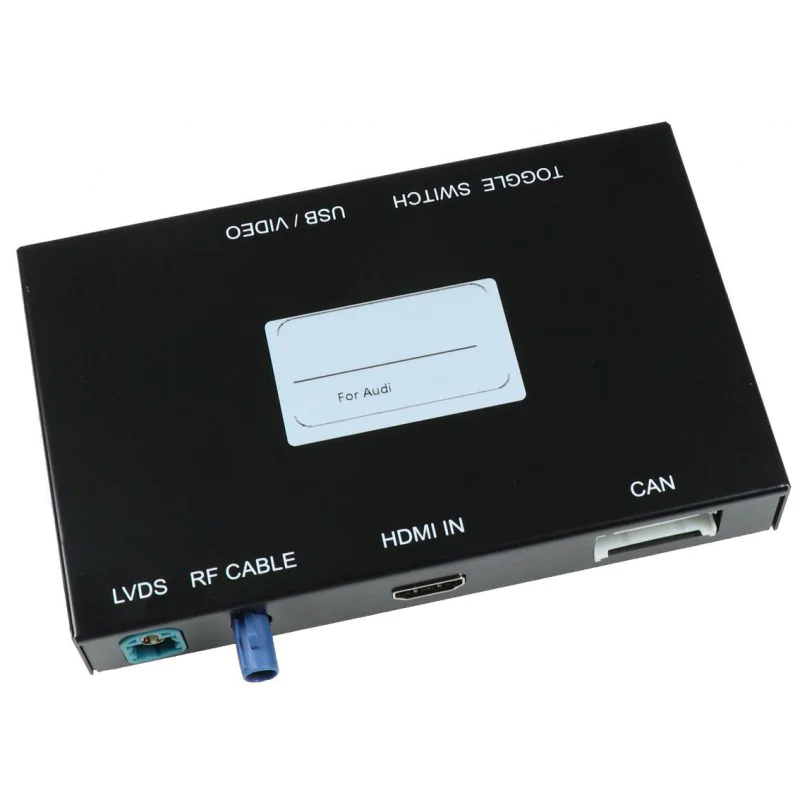

• jednostka centralna modułu Android Auto / CarPlay
• wiązka zasilania / CAN
• przewód LVDS Y
• przewód USB/MIC
• antena
